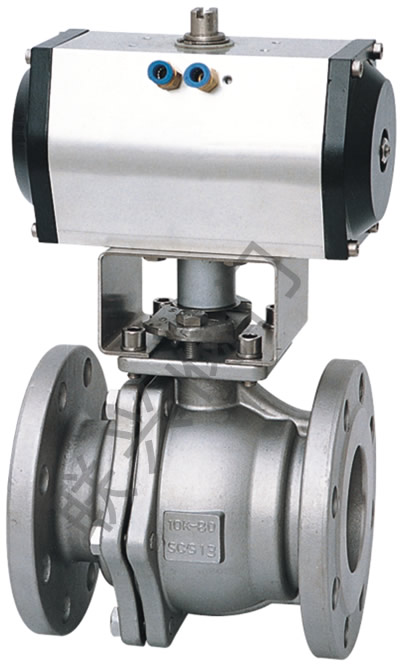

气动硬密封球阀
气动硬密封球阀
气动硬密封球阀特点介绍
Q641H气动硬密封球阀适用于两位切断、调节的场合。球阀与执行机构的连接采用直连方式。气动金属密封球阀主要适用于温度高温250度以上的工况及介质任意流向、自动补偿、自洁功能、可适用纤维和微小颗粒的悬浊液及粘性介质。气动金属密封球阀主要分为两种密封结构:即单向密封和双向密封;单向密封:只能在规定的方向即球阀标示的密封方向密封;双向密封:在两个方向上都能密封;气动硬密封球阀的结构形式分为浮动球式和固定球式;连接形式为法兰连接、焊接连接及螺纹连接。与电气阀门定位器配套,输入4~20mADC信号及0.4~0.7MPa气源即可控制运转,实现对压力、流量、温度、液位等参数的调节。亦配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动硬密封球阀具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。气动硬密封球阀广泛用于石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;化工产品、医药和食品经营中;水电、火电和核电的电力经营系统中;城市和工业企业的给排水、供热和供气系统中。
技术参数 |
阀体参数 |
|
气缸形式 双作用、单作用 |
公称压力 PN16、PN25、PN40、PN64 |
|
环境温度 -20℃~+80℃ |
连接方式 法兰式GB(特选JB、ANSI、JIS) |
|
气源压力 双作用4~8bar,单作用5~8bar |
阀体材质 WCB、SS304、SS316、SS316L |
|
|
球芯材质 SS、SS304、SS316、SS316L |
|
功能选项 |
密封材料 PTFE、PPL(特选:石墨、硬密封) |
|
防 爆 型 防爆等级:dIIBT4 |
工作温度 |
C3:-30℃~150℃ |
信号反馈 X1机械无源信号,X2有源信号 |
C6:-30℃~250℃ |
|
手动功能 气动阀可选手轮、手动开阀、关阀功能 |
C7:-30℃~350℃ |
|
调 节 型 输入4-20mA信号,实现球阀调节功能 |
C8:-40℃~450℃ |
|
|
|
|
标准规范 |
附件选项 |
|
设计标准 GB/12237 |
回 讯 器 也叫限位开关,远程反馈开关信号 |
|
结构长度 GB/12221 |
电 磁 阀 双作用选两位五通,单作用选两位三通 |
|
法兰连接 GB/9113、JB/T79 |
三 联 件 可对气源稳压、过滤、气缸加润滑油 |
|
检测与实验 GB/T13927、JB/T9092 |
手轮机构 转动手轮机构,可实现手动开、关阀 |
|
备 注 气缸参数请另参考所选配的气动执行器资料 |
电器定位器 输入4-20mA信号,实现球阀调节功能 |
零件结构材质表 |
||||
|
材质 |
|||
序号 |
零件名称 |
C |
P |
R |
1 |
右阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
2 |
螺母 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
3 |
垫片 |
PTFE、石墨金属复合垫 |
||
4 |
螺栓 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
5 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
6 |
阀座 |
PTFE、尼龙(Nyfon)、对位聚苯(PPL)、硬质合金Hard Alloy |
||
7 |
球体 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
8 |
阀杆 |
1Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
9 |
垫片 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
10 |
填料 |
PTFE、柔性石墨 |
||
11 |
衬套 |
PTFE、复合轴承 |
||
12 |
压盖 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
13 |
螺栓 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
14 |
螺栓 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
15 |
连接支架 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
16 |
螺栓 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
17 |
连接套 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
18 |
气动装置 |
LDP系列、LDSK系列、AW系列 |
||
19 |
位置指示器 |
塑料 |
气动金属硬密封球阀主要外形尺寸
PN1.6MPa外形尺寸
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
H |
59 |
63 |
75 |
85 |
95 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
W |
130 |
130 |
160 |
180 |
230 |
230 |
400 |
400 |
650 |
1050 |
1050 |
1410 |
D、D1、D2 |
参照国家标准:GB/T9113、JB/T79、HG20594等相应标准执行生产 |
|||||||||||
Wt(Kg) |
2.5 |
3 |
5 |
6 |
7 |
10 |
15 |
19 |
33 |
58 |
93 |
160 |
法兰连接尺寸 |
GB/T9113、JB/T79、HG/T20594 |
PN2.5MPa外形尺寸
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
320 |
400 |
400 |
550 |
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
345 |
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1500 |
Wt(Kg) |
2.5 |
3 |
5 |
6 |
7.5 |
10 |
15 |
20 |
33 |
60 |
93 |
175 |
法兰连接尺寸 |
GB/T9113、JB/T79、HG/T20594 |
|||||||||||
Wt(Kg) |
6.5 |
7 |
8 |
12 |
14 |
18 |
28 |
40 |
65 |
98 |
140 |
250 |
法兰连接尺寸 |
GB/T9113、JB/T79、HG/T20594 |
序号 |
零件名称 |
材质 |
序号 |
零件名称 |
材质 |
||
GB(国标) |
ASTM(美标) |
GB(国标) |
ASTM(美标) |
||||
1 |
阀体 |
WCB |
A216-WCB |
8 |
弹簧 |
60Si2Mn |
AISI 9260 |
2 |
密封圈 |
柔性石墨 |
柔性石墨 |
9 |
垫片 |
柔性石墨+不锈钢 |
B12.10-304/F.G |
3 |
阀座 |
1Cr18Ni9Ti |
304 |
10 |
填料 |
柔性石墨 |
柔性石墨 |
4 |
球体 |
1Cr13 |
A276-420 |
11 |
填料压盖 |
WCB |
A216-WCB |
5 |
螺母 |
35 |
A194-2H |
12 |
挡圈 |
65Mn |
AISI 1066 |
6 |
螺柱 |
35CrMoA |
A193-B7 |
13 |
阀杆 |
1Cr13 |
A276-410 |
7 |
座垫 |
1Cr18Ni9Ti |
304 |
14 |
螺钉 |
35 |
A193-B7 |
压力等级 |
公称压力 |
磅级 |
||||||||
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
400 |
600 |
||
试验压力 |
壳体试验 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.03 |
7.5 |
10.2 |
15.0 |
密封试验 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
7.48 |
11.0 |
|
适用工况 |
适用介质 |
纸浆、浆料、粉尘及各种固体颗粒介质 |
||||||||
适用温度 |
-196~≤550℃ |
|||||||||
适用规范 |
设计制造按 |
GB12237-89 API60 JP17S-48 |
||||||||
法兰尺寸按 |
JB79-59、GB91133、HG20592-97 ANSI B16.5 JIS B2212-2214 |
|||||||||
结构长度按 |
GB12221-89 ANSI B16.0 JIS B2002 |
|||||||||
检验试验按 |
JB/T9092-99 API598 |
驱动方式可选择有:手动、蜗轮蜗杆传动、气动、电动
