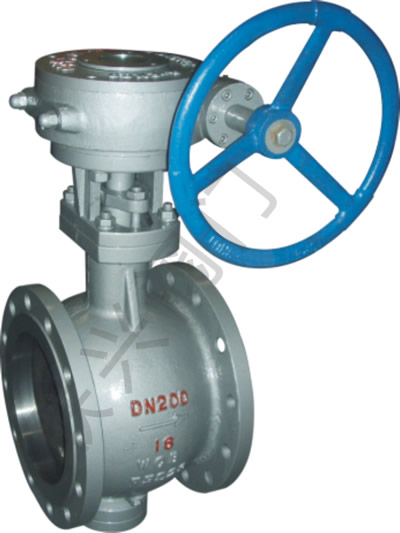

手轮侧装式偏心半球阀
手轮侧装式偏心半球阀
PBQ340H侧装式偏心半球阀_偏心半球阀的制造工艺_偏心半球阀结构连接尺寸
偏心半球阀制造工艺，主要为阀体的机加工工艺、球体的机加工艺、球面和阀座密封面的处理工艺等。
偏心半球阀阀体的工艺过程表
|
序号 |
工序名称 |
工作内容 |
定位基准 |
装夹方法 |
|
１ |
车 |
车出口端法兰、内台阶孔 |
进口端法兰外圆 |
卡盘 |
|
２ |
车 |
车进口端法兰、内孔 |
进口止口 |
法兰盘，压板 |
|
３ |
镗 |
镗上轴孔、填料函、止口、法兰、划中心线 |
Ｄ止口，工作台按e偏心 |
定位盘，压板 |
|
４ |
镗 |
镗下轴孔、止口、法兰、利用坐标镗床划出上下轴孔中心线两端法兰中心线 |
Ｄ止口，工作台按e偏心 |
定位盘，压板 |
|
５ |
钻 |
钻两端法兰螺栓孔 |
钻模对中心线 |
压板 |
|
６ |
钻 |
钻阀座压盖螺钉孔 |
钻模对中心线 |
压板 |
|
７ |
攻丝 |
机攻阀座压盖螺钉螺纹 |
平放在工作台上 |
压板 |
|
８ |
钻 |
钻上轴向法兰螺栓孔 |
钻模对中心线 |
压板 |
|
９ |
攻丝 |
机攻上轴向法兰螺栓孔螺纹 |
立放在工作台上 |
压板 |
|
10 |
钻 |
钻下轴向法兰螺栓孔 |
钻模对中心线 |
压板 |
|
11 |
攻丝 |
机攻下轴向法兰螺栓孔螺纹 |
倒立放在工作台上 |
压板 |
|
12 |
钳 |
钳工去毛刺 |
|
|
PBQ340H偏心半球阀球体的加工
偏心半球阀的球体由于轴孔与球冠存在偏心尺寸e，其加工难难度较高，必须借助专用工装完成。传统工装多借鉴固定球阀球体的车削方法，用心轴穿过半球阀轴孔，在心轴的两端面按球体偏心钻有中心孔，采用两顶尖装夹在车床上，进行车削。该工艺存在以下弊端：
１，球体装夹在心轴上重量不平衡，需配重后才能正常加工。
２，车削过程为断续切削，冲击力大，加工表面质量不高。
３，走刀行程长，浪费工时。
采用专用夹具车削偏心半球阀球体，专用夹具则克服了传统工装存在的问题，加工效率高，质量好，得到了广泛的应用。
偏心半球阀球体的工艺过程表
|
序号 |
工序名称 |
工作内容 |
定位基准 |
装夹方法 |
|
１ |
钳 |
以球面为基准，划出两轴“十”字中心线 |
球面 |
带可调三顶尖的圆环垫 |
|
２ |
镗 |
按中心线找正，镗上下轴孔及两端面 |
球面 |
带可调三顶尖的圆环垫，压板 |
|
３ |
插 |
插上轴孔花键 |
下轴孔 |
心轴，压板 |
|
４ |
钳 |
钳工去毛刺 |
|
|
|
５ |
车 |
精车球面，留磨削余量 |
上下轴孔 |
车球面夹具 |
|
６ |
磨 |
特制磨球机精磨球面 |
上下轴孔 |
车球面夹具 |
|
７ |
表面处理 |
三坐标测量仪 |
上下轴孔 |
专用夹具 |
|
８ |
磨 |
特制磨球机精磨球面 |
上下轴孔 |
车球面夹具 |
|
９ |
研磨 |
特制磨球机精密研磨球面 |
上下轴孔 |
车球面夹具 |
|
10 |
配研 |
钻下轴向法兰螺栓孔 |
球体背面 |
平放在工作台上 |
PBQ340H偏心半球阀阀座的加工
偏心半球阀的阀座密封面通常可按照金属硬密封球阀密封面的工艺方法制造，但用城建或其它过水管道时也经常选用橡胶或氟塑料等软密封材料。由于偏心半球阀在开启时阀座面与球体处于全脱开状态，选用镶嵌氟塑料结构的密封结构寿命并不太理想，所以多选用直接在基体材料上衬覆橡胶材料制造，密封圈截面为外小内大的楔形，和基体材料结合牢固，不易膨出。
PBQ340H偏心半球阀主要连接尺寸
|
公称压力 PN1.6ＭＰa |
公称通径 DN |
尺寸[mm] |
|||||||||
|
L |
D |
D1 |
D2 |
b |
Z-Φd |
Ws |
Hs |
Hw |
Hd |
||
|
80 |
190 |
200 |
160 |
132 |
20 |
8-Φ18 |
|
235 |
335 |
390 |
|
|
100 |
229 |
215 |
180 |
155 |
20 |
8-Φ18 |
320 |
235 |
335 |
390 |
|
|
125 |
254 |
245 |
210 |
185 |
22 |
8-Φ18 |
400 |
260 |
355 |
405 |
|
|
150 |
267 |
280 |
240 |
210 |
24 |
8-Φ18 |
500 |
280 |
375 |
440 |
|
|
200 |
292 |
335 |
295 |
265 |
24 |
8-Φ23 |
800 |
320 |
410 |
470 |
|
|
250 |
330 |
390 |
350 |
320 |
26 |
12-Φ23 |
1000 |
355 |
485 |
550 |
|
|
300 |
356 |
440 |
400 |
368 |
26 |
12-Φ23 |
1200 |
400 |
530 |
595 |
|
|
350 |
430 |
500 |
460 |
428 |
28 |
16-Φ23 |
|
|
580 |
650 |
|
|
400 |
530 |
565 |
515 |
482 |
28 |
16-Φ25 |
|
|
650 |
730 |
|
|
450 |
580 |
615 |
565 |
532 |
30 |
20-Φ25 |
|
|
710 |
790 |
|
|
500 |
660 |
670 |
620 |
585 |
30 |
20-Φ25 |
|
|
760 |
840 |
|
|
600 |
840 |
780 |
725 |
685 |
34 |
20-Φ30 |
|
|
870 |
960 |
|
|
700 |
900 |
895 |
840 |
800 |
38 |
24-Φ30 |
|
|
910 |
1080 |
|
|
800 |
1000 |
1010 |
950 |
905 |
42 |
24-Φ34 |
|
|
935 |
1125 |
|
|
公称压力 PN2.5ＭＰa |
80 |
190 |
200 |
160 |
132 |
20 |
8-Φ18 |
|
235 |
335 |
390 |
|
100 |
229 |
220 |
180 |
155 |
20 |
8-Φ18 |
320 |
235 |
335 |
390 |
|
|
125 |
254 |
250 |
210 |
185 |
22 |
8-Φ18 |
400 |
260 |
355 |
405 |
|
|
150 |
267 |
285 |
240 |
210 |
24 |
8-Φ23 |
500 |
280 |
375 |
440 |
|
|
200 |
292 |
340 |
295 |
265 |
26 |
12-Φ23 |
800 |
320 |
410 |
470 |
|
|
250 |
330 |
405 |
355 |
320 |
30 |
12-Φ25 |
1000 |
355 |
485 |
550 |
|
|
300 |
356 |
460 |
410 |
375 |
30 |
12-Φ25 |
1200 |
400 |
530 |
595 |
|
|
350 |
430 |
520 |
470 |
435 |
34 |
16-Φ25 |
|
|
580 |
650 |
|
|
400 |
530 |
580 |
525 |
485 |
36 |
16-Φ30 |
|
|
650 |
730 |
|
|
450 |
580 |
640 |
585 |
545 |
40 |
20-Φ30 |
|
|
710 |
790 |
|
|
500 |
660 |
715 |
650 |
608 |
44 |
20-Φ34 |
|
|
760 |
840 |
|
|
600 |
840 |
840 |
770 |
718 |
48 |
20-Φ41 |
|
|
870 |
960 |
|
|
700 |
900 |
910 |
840 |
788 |
50 |
24-Φ41 |
|
|
910 |
1080 |
|
|
800 |
1000 |
1025 |
950 |
898 |
52 |
24-Φ41 |
|
|
935 |
1125 |
|
