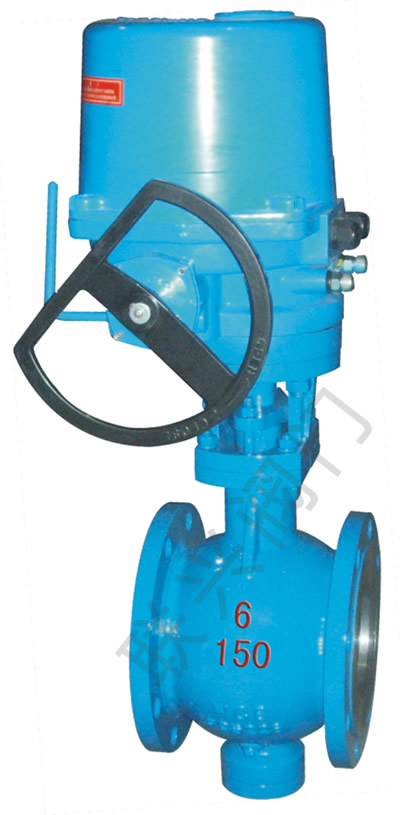

手电一体偏心半球阀
手电一体偏心半球阀
偏心半球阀是我公司在引进吸取国外此类阀门结构的基础上，开发研制的一种新型球阀，具有密封性能好，较小的启闭力和较大的过流通径，使用寿命长等优点。
手电一体偏心半球阀主要用途及产品特点
1.通用阀；规格型号PN1.0-4.0Mpa, DN40-1600。流通面积大，流阻小。这是因为开启后阀芯位于藏球室，流体直通。适用于污水处理.纸浆.城市采暖供热等要求严紧的场合。
2. 油化式工专用阀；规格DN40-1600，PN1.0-4.0Mpa适用于原油.重油等各类油品.化工行业弱腐蚀.二相混流介质。耐温可达425℃.
3. 燃气专用阀；规格DN40-1600，PN1.0-4.0Mpa密封副耐磨，且有补偿量，阀座可调整或更换。适用于煤气、天然气、液化气的输送控制。
4. 料浆专用阀；规格DN40-1600,适用于液态.固态两相混流或液态输送中化学反应晶析出或结垢的工业管道输送。产品结构特点根据顾客需求介质.温度要求不同，密封副堆焊阀芯用铬钼钒合金堆焊，阀座采用铬钼钒合金.铬合金.不锈钢合金焊条堆焊满足不同料浆输送的需要。
5. 煤粉灰渣专用阀；规格DN40-1600，适用于电厂.水力除渣或气态输送管道的控制。产品要求耐磨性能，阀芯采用组合球式双金属，具有相当高的刚度并非常耐磨，阀座采用整体耐磨1号或全堆焊，且具有硬密封球阀的特点。
手电一体偏心半球阀执行器参数表
|
CH系列执行机构技术参数 |
阀体参数 |
|||
|
电源 |
AC200/220V，50/60Hz |
公称通径 |
DN50～600mm |
|
|
输出力矩 |
50N·M～20000N·M |
公称压力 |
PN1.6 2.5 4.0 6.4 31.5MPa(定制) |
|
|
动作范围 |
0～90° 0～360° |
泄漏量 |
软密封:零泄漏 |
硬密封:≤额定流量的10-5 |
|
动作时间 |
15秒/30秒/60秒 |
执行机构 |
可另配PSQ、HQ、UNIC、361RS |
|
|
保护装置 |
过热保护 |
流量特性 |
快开特性 |
|
|
环境温度 |
-30°～60° |
可调范围 |
DN10-80 |
DN100-150 |
|
250:1 |
350:1 |
|||
|
手动操作 |
同附带手柄操作 |
基本误差 |
±1% |
|
|
限位 |
电气、机械二重限位 |
死区 |
≤1% |
|
|
防护等级 |
相当于IP-65 |
回差 |
≤1% |
|
|
位置测量 |
可选装开关或电位计 |
适用温度 |
密封面 |
|
手电一体偏心半球阀材料使用范围
|
壳体材料 |
阀座材料 |
适用温度 |
适用介质 |
|
碳钢C型 |
PTFE+不锈钢 |
≤150℃ |
水.蒸汽油品等 |
|
不锈钢 |
≤250℃ |
||
|
铬镍钛钢P型 |
PTFE+不锈钢 |
≤150℃ |
硝酸类 |
|
不锈钢 |
≤200℃ |
||
|
铬镍钼钛钢R型 |
PTFE+不锈钢 |
≤150℃ |
醋酸 |
|
不锈钢 |
≤200℃ |
||
|
铬镍钼钛钢I型 |
本体+硬质合金 |
≤550℃ |
蒸汽.冶炼.能源 |
手电一体偏心半球阀主要零件材料
|
阀体 阀盖 |
GB |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
ZG15Cr1Mo1V |
|||
|
ASTM |
WCB |
CF8 |
CF8M |
WC9 |
||||
|
球体 |
GB |
ZG2Cr13 |
ZG1Cr18Ni9Ti 表面特殊处理 |
ZG0Cr18Ni12Mo2Ti 表面特殊处理 |
ZG15Cr1Mo1V 表面特殊处理 |
|||
|
ASTM |
CA15 |
CF8+HF |
CF8M+HF |
WC9+HF |
||||
|
阀杆 |
GB |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
25Cr2Mo2V |
|||
|
ASTM |
420 |
304 |
316 |
F22a |
||||
|
阀座 |
GB |
PTFE |
2Cr13 |
PTFE |
1Cr18Ni9Ti |
PTFE |
0Cr18Ni12Mo2Ti |
D517 |
|
ASTM |
PTFE |
420 |
PTFE |
304 |
PTFE |
316 |
HF |
|
|
填料 |
GB |
PTFE |
柔性石墨 |
PTFE |
柔性石墨 |
PTFE |
柔性石墨 |
柔性石墨 |
|
ASTM |
PTFE |
柔性石墨 |
PTFE |
柔性石墨 |
PTFE |
柔性石墨 |
柔性石墨 |
|
|
螺栓 |
GB |
35 |
0Cr18Ni9 |
0Cr18Ni9 |
15Cr1Mo1V |
|||
|
ASTM |
A193 B7 |
A320-B8 |
A320-B8 |
A193 B16 |
||||
|
螺母 |
GB |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
20CrMo |
|||
|
ASTM |
A194 2H |
A194-8 |
A194-8 |
A194-4 |
||||
手电一体偏心半球阀主要连接尺寸
|
公称压力 PN |
公称通径 DN |
尺寸[mm] |
|||||||||
|
L |
D |
D1 |
D2 |
b |
Z-Φd |
Ws |
Hs |
Hw |
Hd |
||
|
100 |
229 |
215 |
180 |
155 |
20 |
8-Φ18 |
320 |
235 |
335 |
390 |
|
|
125 |
254 |
245 |
210 |
185 |
22 |
8-Φ18 |
400 |
260 |
355 |
405 |
|
|
150 |
267 |
280 |
240 |
210 |
24 |
8-Φ18 |
500 |
280 |
375 |
440 |
|
|
200 |
292 |
335 |
295 |
265 |
24 |
8-Φ23 |
800 |
320 |
410 |
470 |
|
|
250 |
330 |
390 |
350 |
320 |
26 |
12-Φ23 |
1000 |
355 |
485 |
550 |
|
|
300 |
356 |
440 |
400 |
368 |
26 |
12-Φ23 |
1200 |
400 |
530 |
595 |
|
|
350 |
430 |
500 |
460 |
428 |
28 |
16-Φ23 |
|
|
580 |
650 |
|
|
400 |
530 |
565 |
515 |
482 |
28 |
16-Φ25 |
|
|
650 |
730 |
|
|
450 |
580 |
615 |
565 |
532 |
30 |
20-Φ25 |
|
|
710 |
790 |
|
|
500 |
660 |
670 |
620 |
585 |
30 |
20-Φ25 |
|
|
760 |
840 |
|
|
600 |
840 |
780 |
725 |
685 |
34 |
20-Φ30 |
|
|
870 |
960 |
|
|
700 |
900 |
895 |
840 |
800 |
38 |
24-Φ30 |
|
|
910 |
1080 |
|
|
800 |
1000 |
1010 |
950 |
905 |
42 |
24-Φ34 |
|
|
935 |
1125 |
|
|
100 |
229 |
220 |
180 |
155 |
20 |
8-Φ18 |
320 |
235 |
335 |
390 |
|
|
125 |
254 |
250 |
210 |
185 |
22 |
8-Φ18 |
400 |
260 |
355 |
405 |
|
|
150 |
267 |
285 |
240 |
210 |
24 |
8-Φ23 |
500 |
280 |
375 |
440 |
|
|
200 |
292 |
340 |
295 |
265 |
26 |
12-Φ23 |
800 |
320 |
410 |
470 |
|
|
250 |
330 |
405 |
355 |
320 |
30 |
12-Φ25 |
1000 |
355 |
485 |
550 |
|
|
300 |
356 |
460 |
410 |
375 |
30 |
12-Φ25 |
1200 |
400 |
530 |
595 |
|
