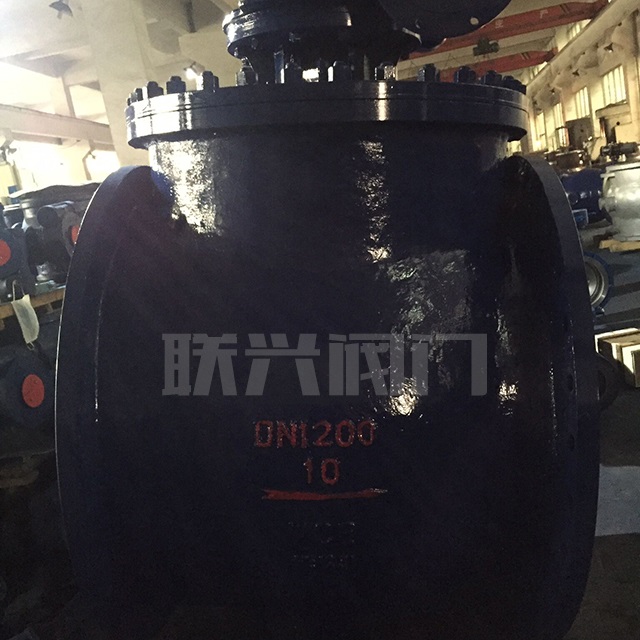

大口径偏心半球阀
大口径偏心半球阀
大口径偏心半球阀是我公司在引进吸取国外此类阀门结构的基础上，开发研制的一种新型球阀，具有密封性能好，较小的启闭力和较大的过流通径，使用寿命长等优点。
大口径偏心半球阀产品特点
该阀采用双偏心结构，利用偏心轮的楔紧作用实现密封副的关闭和开启，从而实现可靠的密封比压及快速开启。其优特点如下：
1、由于采用偏心结构，密封球面上所有点的旋转半径不同，在关闭时，密封阀座越关越紧，形成足够的密封比压，双向密封效果极佳。
2、阀瓣采用全圆形直通式，开启后为全流通结构，具备良好的流通性和线性调节性能。
3、长期使用过程中，磨损后，通过调节密封圈压套，密封球面等量前移，可获得新的密封。
4、该阀在使用当中操作力只作用在阀门开启或关闭极小角度内，开启时操作力随着密封比压的降低而迅速减小，密封面趋于无磨损。
5、圆形流道，在阀门全开后为全流通截面，底部为圆形流线结构，沉积杂物会随着介质流动被带走。在关闭过程中，可自行去除密封面上沉积的污
垢，而不影响密封。
6、阀轴采用上、下半轴设计，配有自润滑式轴套，在阀门的开启过程中，磨擦阻力小，启闭灵活，独特的“0”型圈，浮动式轴封代替了原始蝶阀
的填料密封，解决了填料密封在阀门开启过程中易损耗的问题。
大口径偏心半球阀适用范围
可广泛应用于给排水、污水处理、石油、化工、冶金、电力等中低压管路中，特别适用于在含有杂质、颗粒状杂物的流体介质管道中作截止
和节流作用
大口径上装式偏心半球阀的明细表
|
序号 |
幅面 |
代号 |
名称及规格 |
材料 |
数量 |
单件重量 |
备注 |
|
1 |
|
DYQ340h26C-01 |
底盖 |
25 |
1 |
|
|
|
2 |
|
GB70-85 |
内六角螺栓 |
35CrMo |
4 |
|
|
|
3 |
|
|
垫片 |
柔性石墨 |
1 |
|
也可用金属缠绕垫 |
|
4 |
|
DYQ340h26C-02 |
阀体 |
WCB |
1 |
|
|
|
5 |
|
DYQ340h26C-03 |
下阀杆 |
2Cr13 |
1 |
|
小于150℃时加O形圈 |
|
6 |
|
DYQ340h26C-04 |
球体 |
WCB |
1 |
|
氮化处理 |
|
7 |
|
|
滑动轴承 |
铜基合金或不锈钢 |
1 |
|
|
|
8 |
|
|
垫片 |
柔性石墨 |
1 |
|
也可用金属缠绕垫 |
|
9 |
|
DYQ340h26C-05 |
阀座+堆焊合金钢 |
25 |
1 |
|
小于150℃时加O形圈 |
|
10 |
|
DYQ340h26C-06 |
阀座支承 |
25 |
1 |
|
小于150℃时加O形圈 |
|
11 |
|
GB70-85 |
内六角螺栓 |
35CrMo |
16 |
|
|
|
12 |
|
GB1096-79 |
键 |
40Cr |
2 |
|
|
|
13 |
|
DYQ340h26C-07 |
上阀杆 |
2Cr13 |
1 |
|
|
|
14 |
|
|
滑动轴承 |
铜基合金或不锈钢 |
1 |
|
|
|
15 |
|
DYQ340h26C-08 |
填料垫 |
2Cr13 |
1 |
|
|
|
16 |
|
|
填料 |
柔性石墨 |
5～8 |
|
|
|
17 |
|
DYQ340h26C-09 |
填料压盖 |
WCB |
1 |
|
自配 |
|
18 |
|
DYQ340h26C-10 |
支架 |
WCB |
1 |
|
自配 |
|
19 |
|
GB901-88 |
螺柱 |
35CrMo |
2 |
|
|
|
20 |
|
GB6175-86 |
螺母 |
45 |
2 |
|
|
|
21 |
|
GB901-88 |
螺柱 |
35CrMo |
4 |
|
|
|
22 |
|
GB6175-86 |
螺母 |
45 |
4 |
|
|
|
23 |
|
GB901-88 |
螺柱 |
35CrMo |
4 |
|
|
|
24 |
|
GB6175-86 |
螺母 |
45 |
4 |
|
|
|
25 |
|
GB1096-79 |
键 |
40Cr |
1 |
|
|
|
26 |
|
|
手动操作器 |
组合件 |
1 |
|
|
大口径上装式偏心半球阀性能规范/试验压力单位：（Mpa）
|
公称压力PN |
常温最大工作压力 |
壳体试验压力 |
气密封试验压力 |
高压密封试验压力 |
|
1.6 |
1.6 |
2.4 |
0.6 |
1.76 |
|
2.5 |
2.5 |
3.8 |
0.6 |
2.75 |
|
4.0 |
4.0 |
6.0 |
0.6 |
4.4 |
|
6.4 |
6.4 |
9.6 |
0.6 |
7.1 |
|
Class150 |
2.0 |
3.0 |
0.6 |
2.2 |
|
Class300 |
5.0 |
7.5 |
0.6 |
5.5 |
上装式偏心半球阀材料使用范围
|
壳体材料 |
阀座材料 |
适用温度 |
适用介质 |
|
碳钢C型 |
PTFE+不锈钢 |
≤150℃ |
水.蒸汽油品等 |
|
不锈钢 |
≤250℃ |
||
|
铬镍钛钢P型 |
PTFE+不锈钢 |
≤150℃ |
硝酸类 |
|
不锈钢 |
≤200℃ |
||
|
铬镍钼钛钢R型 |
PTFE+不锈钢 |
≤150℃ |
醋酸 |
|
不锈钢 |
≤200℃ |
||
|
铬镍钼钛钢I型 |
本体+硬质合金 |
≤550℃ |
蒸汽.冶炼.能源 |
大口径上装式偏心半球阀主要零件材料
|
阀体 阀盖 |
GB |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
ZG15Cr1Mo1V |
|||
|
ASTM |
WCB |
CF8 |
CF8M |
WC9 |
||||
|
球体 |
GB |
ZG2Cr13 |
ZG1Cr18Ni9Ti 表面特殊处理 |
ZG0Cr18Ni12Mo2Ti 表面特殊处理 |
ZG15Cr1Mo1V 表面特殊处理 |
|||
|
ASTM |
CA15 |
CF8+HF |
CF8M+HF |
WC9+HF |
||||
|
阀杆 |
GB |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
25Cr2Mo2V |
|||
|
ASTM |
420 |
304 |
316 |
F22a |
||||
|
阀座 |
GB |
PTFE |
2Cr13 |
PTFE |
1Cr18Ni9Ti |
PTFE |
0Cr18Ni12Mo2Ti |
D517 |
|
ASTM |
PTFE |
420 |
PTFE |
304 |
PTFE |
316 |
HF |
|
|
填料 |
GB |
PTFE |
柔性石墨 |
PTFE |
柔性石墨 |
PTFE |
柔性石墨 |
柔性石墨 |
|
ASTM |
PTFE |
柔性石墨 |
PTFE |
柔性石墨 |
PTFE |
柔性石墨 |
柔性石墨 |
|
|
螺栓 |
GB |
35 |
0Cr18Ni9 |
0Cr18Ni9 |
15Cr1Mo1V |
|||
|
ASTM |
A193 B7 |
A320-B8 |
A320-B8 |
A193 B16 |
||||
|
螺母 |
GB |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
20CrMo |
|||
|
ASTM |
A194 2H |
A194-8 |
A194-8 |
A194-4 |
||||
上装式偏心半球阀主要连接尺寸
|
公称压力 PN |
公称通径 DN |
尺寸[mm] |
|||||||||
|
L |
D |
D1 |
D2 |
b |
Z-Φd |
Ws |
Hs |
Hw |
Hd |
||
|
100 |
229 |
215 |
180 |
155 |
20 |
8-Φ18 |
320 |
235 |
335 |
390 |
|
|
125 |
254 |
245 |
210 |
185 |
22 |
8-Φ18 |
400 |
260 |
355 |
405 |
|
|
150 |
267 |
280 |
240 |
210 |
24 |
8-Φ18 |
500 |
280 |
375 |
440 |
|
|
200 |
292 |
335 |
295 |
265 |
24 |
8-Φ23 |
800 |
320 |
410 |
470 |
|
|
250 |
330 |
390 |
350 |
320 |
26 |
12-Φ23 |
1000 |
355 |
485 |
550 |
|
|
300 |
356 |
440 |
400 |
368 |
26 |
12-Φ23 |
1200 |
400 |
530 |
595 |
|
|
350 |
430 |
500 |
460 |
428 |
28 |
16-Φ23 |
|
|
580 |
650 |
|
|
400 |
530 |
565 |
515 |
482 |
28 |
16-Φ25 |
|
|
650 |
730 |
|
|
450 |
580 |
615 |
565 |
532 |
30 |
20-Φ25 |
|
|
710 |
790 |
|
|
500 |
660 |
670 |
620 |
585 |
30 |
20-Φ25 |
|
|
760 |
840 |
|
|
600 |
840 |
780 |
725 |
685 |
34 |
20-Φ30 |
|
|
870 |
960 |
|
|
700 |
900 |
895 |
840 |
800 |
38 |
24-Φ30 |
|
|
910 |
1080 |
|
|
800 |
1000 |
1010 |
950 |
905 |
42 |
24-Φ34 |
|
|
935 |
1125 |
|
|
100 |
229 |
220 |
180 |
155 |
20 |
8-Φ18 |
320 |
235 |
335 |
390 |
|
|
125 |
254 |
250 |
210 |
185 |
22 |
8-Φ18 |
400 |
260 |
355 |
405 |
|
|
150 |
267 |
285 |
240 |
210 |
24 |
8-Φ23 |
500 |
280 |
375 |
440 |
|
|
200 |
292 |
340 |
295 |
265 |
26 |
12-Φ23 |
800 |
320 |
410 |
470 |
|
|
250 |
330 |
405 |
355 |
320 |
30 |
12-Φ25 |
1000 |
355 |
485 |
550 |
|
|
300 |
356 |
460 |
410 |
375 |
30 |
12-Φ25 |
1200 |
400 |
530 |
595 |
|
|
350 |
430 |
520 |
470 |
435 |
34 |
16-Φ25 |
|
|
580 |
650 |
|
|
400 |
530 |
580 |
525 |
485 |
36 |
16-Φ30 |
|
|
650 |
730 |
|
|
450 |
580 |
640 |
585 |
545 |
40 |
20-Φ30 |
|
|
710 |
790 |
|
|
500 |
660 |
715 |
650 |
608 |
44 |
20-Φ34 |
|
|
760 |
840 |
|
|
600 |
840 |
840 |
770 |
718 |
48 |
20-Φ41 |
|
|
870 |
960 |
|
|
700 |
900 |
910 |
840 |
788 |
50 |
24-Φ41 |
|
|
910 |
1080 |
|
|
800 |
1000 |
1025 |
950 |
898 |
52 |
24-Φ41 |
|
|
935 |
1125 |
|
