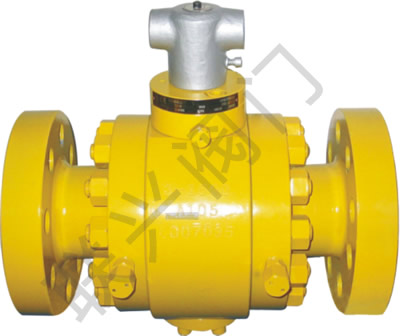

锻钢球阀介绍
锻钢固定球阀是新一代高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封因而安装没有流向限制，是双向。本阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部设有弹簧保证阀座紧贴球体，保持密封。上下阀杆均设有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，保证球与密封圈的接处位置。采用全通径的结构使阀门流量孔么与管线内径一致，以便管线清扫。
阀门的安装与其他机械设备安装一样，有一个安装姿态问题，阀门安装正确姿态应是内部结构型式符合介质的流向，安装姿态符合阀门结构型式的特定要求和操作要求。另外，正确姿态含有整齐划一，美观大方之感，它是现代艺术造型中，技术性与艺术性两者有机的结合。锻钢球阀的工作原理是靠旋转阀杆来使阀门畅通或闭塞。可以全通径球阀、90℃角、球阀开关轻便，体积小，可以做成大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。
锻钢球阀操作和使用
1、操作前须确认管路和阀已被冲洗过。
2、阀的操作按执行机构输入信号大小带动阀杆旋转完成：正向旋转1/4圈（90度）时，阀关断。反向旋转1/4圈（90度）时，阀开启。
3、当执行机构方向指示箭头与管线平行时，阀门为开启状态；指示箭头与管线垂直时，阀门为关闭状态。
锻钢球阀主要零件材料
|
序号 |
材料名称 |
碳钢 |
不锈钢 |
|||
|
1 |
阀体 |
A105 |
F304 |
F304L |
F316 |
F316L |
|
2 |
球 |
SS304 |
SS304L |
SS316 |
SS316L |
|
|
3 |
阀杆 |
SS304 |
SS304L |
SS316 |
SS316L |
|
|
4 |
密封圈 |
PTFE、RPTFE |
||||
|
5 |
垫片 |
O型圈, PTFE, 金属垫片 |
||||
|
6 |
填料 |
PTFE, 金属垫片 |
||||
|
7 |
止推垫片 |
PTFE |
||||
|
8 |
定位片 |
A283D, 不锈钢 |
||||
|
9 |
手柄 |
A283D, 不锈钢 |
||||
|
10 |
薄型螺母 |
不锈钢 |
||||
|
11 |
定位销 |
不锈钢 |
||||
|
12 |
螺母 |
A194-2H |
A194-8 |
A194-8M |
||
|
13 |
螺栓 |
A193-B7 |
A193-B8 |
A193-B8M |
||
锻钢球阀主要连接尺寸及重量 (mm&kg) PN 1.6MPa
|
尺寸 |
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
L(RTJ) |
mm |
178 |
203 |
229 |
394 |
457 |
533 |
610 |
686 |
762 |
864 |
914 |
|
H |
mm |
153 |
195 |
213 |
500 |
568 |
605 |
662 |
725 |
770 |
970 |
935 |
|
H1 |
mm |
139 |
178 |
191 |
220 |
289 |
318 |
382 |
430 |
470 |
489 |
528 |
|
L0 |
mm |
400 |
600 |
850 |
400 |
400 |
400 |
400 |
800 |
800 |
600 |
500 |
|
重量 |
kg |
30 |
50 |
90 |
203 |
289 |
450 |
588 |
676 |
864 |
764 |
911 |
锻钢球阀主要连接尺寸及重量 (mm&kg) PN 2.5MPa 4.0MPa
|
尺寸 |
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
L |
mm |
216 |
283 |
305 |
403 |
502 |
568 |
648 |
762 |
838 |
914 |
911 |
|
L(RTJ) |
mm |
232 |
299 |
321 |
419 |
518 |
584 |
664 |
778 |
854 |
930 |
1010 |
|
H |
mm |
153 |
195 |
213 |
500 |
569 |
605 |
662 |
725 |
770 |
970 |
935 |
|
H1 |
mm |
139 |
178 |
191 |
220 |
289 |
318 |
382 |
430 |
470 |
489 |
528 |
|
L0 |
mm |
600 |
1250 |
1300 |
400 |
400 |
400 |
400 |
800 |
800 |
600 |
500 |
|
重量 |
kg |
30 |
50 |
90 |
203 |
289 |
450 |
588 |
676 |
864 |
764 |
911 |
锻钢球阀主要连接尺寸及重量 (mm&kg) PN 6.4MPa 10.0MPa
|
尺寸 |
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
L |
mm |
292 |
356 |
432 |
559 |
660 |
787 |
838 |
889 |
991 |
1092 |
1194 |
|
L(RTJ) |
mm |
295 |
359 |
435 |
562 |
663 |
790 |
841 |
892 |
994 |
1095 |
1200 |
|
H |
mm |
153 |
195 |
213 |
500 |
569 |
645 |
702 |
750 |
815 |
970 |
1065 |
|
H1 |
mm |
119 |
145 |
180 |
220 |
289 |
318 |
382 |
430 |
470 |
489 |
561 |
|
L0 |
mm |
600 |
1250 |
1300 |
400 |
400 |
457 |
457 |
800 |
800 |
600 |
600 |
|
重量 |
kg |
32 |
64 |
122 |
267 |
521 |
773 |
1118 |
1700 |
1970 |
1218 |
1646 |
执行标准
设计与制造标准: GB/T 12237
结构长度: GB/T 12221
法兰连接: GB/T 9113
对焊连接: GB/T 12224
试验与检验: GB/T 9092
