美标锻钢球阀
美标锻钢球阀

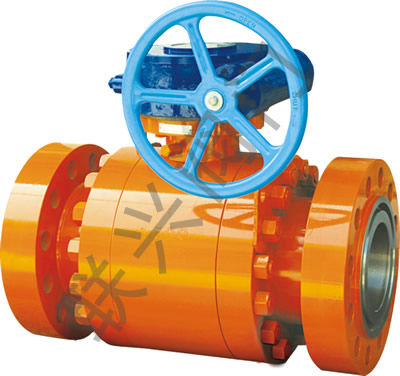

美标锻钢球阀介绍
美标锻钢球阀，在开关方面比蜗轮开关和电动开关都要快，两片式锻钢球阀采用了弹性加载结构，在正常关闭情况下确保了球体密封面与阀座密封之间的接触，在高温工况下，能有效补偿内件受热膨胀，避免因高浊而导致的卡阻，适合于中小口径高温使用场合。硬密封锻钢球阀的球体表面采用特殊表面硬化处理，阀座整体用特种硬质材料或局部堆焊硬质材料，确保密封圈之间有合适的硬度差，因此适合固体颗粒和磨料介质。由于密封填料方面采用柔性石墨，金属缠绕式垫片，能用于高温、高压工况，并具有耐火烧功能。
1.锻钢球阀特征
锻钢球阀, 锻造材料可以确保足够的硬度和强度最大额定操作压力下没有内在缺陷施放. 足量的壁厚度决定身体和适应不同的高强度螺栓阀系方便维护和足以承担压力管道阀门的阀内件精心设计, 选择在各种工作可靠性的工作条件.
2.防火安全结构
当耳轴球阀正常使用,其加盖阀座和球面法、阀座固定器o形环和盖章的身体,这是软密封,密封可靠当阀座和o形环受伤,阀座固定器和身体会加盖膨胀石墨这样的行为防火安全的目的.
3.防静电设备
为了防止间的磨擦球,杆和聚四氟乙烯产生静电可能点燃易燃物品和炸药,导致事故,在这个球阀,静态传导弹簧之间阀杆和球,阀杆和身体因此静电是地面和系统安全进行担保.
4.自由泄漏的身体密封结构
畅顺,阀门的开关位置阀体和阀帽的双加盖垫片和o形环,在此基础上,这样的原因似火、高温、减震和凹凸不平的开放或关闭扭矩都不会引起外泄漏.
5.操作低扭矩
自我润滑轴承安装在摩擦的干细胞,导致耐磨、灵活的运作和低扭矩.
6.减轻自动阀体凹处
当身体压力上升不正常的,如不稳定因素、耳轴球阀下游阀座上将被正常压力, 同时不正常的自动释放压力, 并不损坏密封的上游的座位.
7.各种驱动类型
阀门顶部垫根据ISO 5211设计, 方便交流和连接各种驱动共同驱动类型是手动、电动、气动、气动/液压.
美标锻钢球阀主要零件材料
|
序号 |
材料名称 |
碳钢 |
不锈钢 |
|||
|
1 |
阀体 |
A105 |
F304 |
F304L |
F316 |
F316L |
|
2 |
球 |
SS304 |
SS304L |
SS316 |
SS316L |
|
|
3 |
阀杆 |
SS304 |
SS304L |
SS316 |
SS316L |
|
|
4 |
密封圈 |
PTFE、RPTFE |
||||
|
5 |
垫片 |
O型圈, PTFE, 金属垫片 |
||||
|
6 |
填料 |
PTFE, 金属垫片 |
||||
|
7 |
止推垫片 |
PTFE |
||||
|
8 |
定位片 |
A283D, 不锈钢 |
||||
|
9 |
手柄 |
A283D, 不锈钢 |
||||
|
10 |
薄型螺母 |
不锈钢 |
||||
|
11 |
定位销 |
不锈钢 |
||||
|
12 |
螺母 |
A194-2H |
A194-8 |
A194-8M |
||
|
13 |
螺栓 |
A193-B7 |
A193-B8 |
A193-B8M |
||
美标锻钢球阀主要连接尺寸及重量 (mm&kg) Class 150LB
|
尺寸 |
inch |
2 |
3 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
|
L(RTJ) |
mm |
178 |
203 |
229 |
394 |
457 |
533 |
610 |
686 |
762 |
864 |
914 |
|
H |
mm |
153 |
195 |
213 |
500 |
568 |
605 |
662 |
725 |
770 |
970 |
935 |
|
H1 |
mm |
139 |
178 |
191 |
220 |
289 |
318 |
382 |
430 |
470 |
489 |
528 |
|
L0 |
mm |
400 |
600 |
850 |
400 |
400 |
400 |
400 |
800 |
800 |
600 |
500 |
|
重量 |
kg |
30 |
50 |
90 |
203 |
289 |
450 |
588 |
676 |
864 |
764 |
911 |
美标锻钢球阀主要连接尺寸及重量 (mm&kg) Class 300LB
|
尺寸 |
inch |
2 |
3 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
|
L |
mm |
216 |
283 |
305 |
403 |
502 |
568 |
648 |
762 |
838 |
914 |
911 |
|
L(RTJ) |
mm |
232 |
299 |
321 |
419 |
518 |
584 |
664 |
778 |
854 |
930 |
1010 |
|
H |
mm |
153 |
195 |
213 |
500 |
569 |
605 |
662 |
725 |
770 |
970 |
935 |
|
H1 |
mm |
139 |
178 |
191 |
220 |
289 |
318 |
382 |
430 |
470 |
489 |
528 |
|
L0 |
mm |
600 |
1250 |
1300 |
400 |
400 |
400 |
400 |
800 |
800 |
600 |
500 |
|
重量 |
kg |
30 |
50 |
90 |
203 |
289 |
450 |
588 |
676 |
864 |
764 |
911 |
美标锻钢球阀主要连接尺寸及重量 (mm&kg) Class 600LB
|
尺寸 |
inch |
2 |
3 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
|
L |
mm |
292 |
356 |
432 |
559 |
660 |
787 |
838 |
889 |
991 |
1092 |
1194 |
|
L(RTJ) |
mm |
295 |
359 |
435 |
562 |
663 |
790 |
841 |
892 |
994 |
1095 |
1200 |
|
H |
mm |
153 |
195 |
213 |
500 |
569 |
645 |
702 |
750 |
815 |
970 |
1065 |
|
H1 |
mm |
119 |
145 |
180 |
220 |
289 |
318 |
382 |
430 |
470 |
489 |
561 |
|
L0 |
mm |
600 |
1250 |
1300 |
400 |
400 |
457 |
457 |
800 |
800 |
600 |
600 |
|
重量 |
kg |
32 |
64 |
122 |
267 |
521 |
773 |
1118 |
1700 |
1970 |
1218 |
1646 |
执行标准
设计与制造标准: API 608, API 6D, BS5351
结构长度: ANSI B16.10, API 6D
法兰连接:2"~24" to ANSI B16.5
防火标准: API 607, API 6FA
