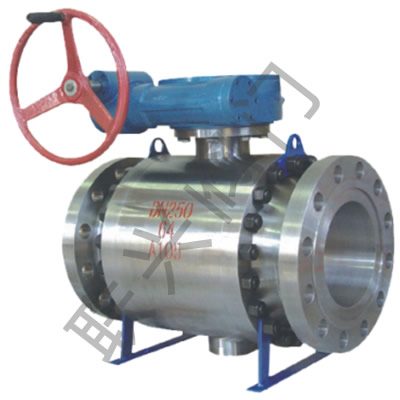

涡轮锻钢球阀的介绍
涡轮锻钢球阀锻造选材可以确保足够的晶间结构强度最大额定操作压力下没有内在缺陷。足量的壁厚度决定阀体和适应不同的高强度工况使用。适合在各种高压工作可靠性的工作条件。
锻钢球阀的特点：
a、在各种阀门中，球阀的流动阻力最小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过
b、涡轮锻钢球阀旋转90°即可全关全开，启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装
c、涡轮锻钢球阀的开关指示：球体、阀杆、手柄是阀门的运动部件，是一个装配单元。阀杆头部采用偏方结构，能从手柄处位置很容易辨出阀门处于开启位置或关闭位置。当手柄或阀杆扁方与管道轴线平行时，阀门处于开启位置；当手柄或阀杆扁方与
d、阀门锁定装置：为了防止误操作阀门，在阀门的全开和全关位置可用锁锁定阀门，特别是安装在野外的阀门或者当工艺流程不允许开或关阀门时，为防止其他人员错误操作阀门，将阀门位置锁定是很重要的。因此根据用户的需要在阀门设计时家装带锁孔定位片可满足用户的工艺要求。
涡轮锻钢球阀主要零件材料
|
序号 |
材料名称 |
碳钢 |
不锈钢 |
|||
|
1 |
阀体 |
A105 |
F304 |
F304L |
F316 |
F316L |
|
2 |
球 |
SS304 |
SS304L |
SS316 |
SS316L |
|
|
3 |
阀杆 |
SS304 |
SS304L |
SS316 |
SS316L |
|
|
4 |
密封圈 |
PTFE、RPTFE |
||||
|
5 |
垫片 |
O型圈, PTFE, 金属垫片 |
||||
|
6 |
填料 |
PTFE, 金属垫片 |
||||
|
7 |
止推垫片 |
PTFE |
||||
|
8 |
定位片 |
A283D, 不锈钢 |
||||
|
9 |
手柄 |
A283D, 不锈钢 |
||||
|
10 |
薄型螺母 |
不锈钢 |
||||
|
11 |
定位销 |
不锈钢 |
||||
|
12 |
螺母 |
A194-2H |
A194-8 |
A194-8M |
||
|
13 |
螺栓 |
A193-B7 |
A193-B8 |
A193-B8M |
||
涡轮锻钢球阀主要连接尺寸及重量 (mm&kg) PN 1.6MPa
|
尺寸 |
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
L(RTJ) |
mm |
178 |
203 |
229 |
394 |
457 |
533 |
610 |
686 |
762 |
864 |
914 |
|
H |
mm |
153 |
195 |
213 |
500 |
568 |
605 |
662 |
725 |
770 |
970 |
935 |
|
H1 |
mm |
139 |
178 |
191 |
220 |
289 |
318 |
382 |
430 |
470 |
489 |
528 |
|
L0 |
mm |
400 |
600 |
850 |
400 |
400 |
400 |
400 |
800 |
800 |
600 |
500 |
|
重量 |
kg |
30 |
50 |
90 |
203 |
289 |
450 |
588 |
676 |
864 |
764 |
911 |
涡轮锻钢球阀主要连接尺寸及重量 (mm&kg) PN 2.5MPa 4.0MPa
|
尺寸 |
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
L |
mm |
216 |
283 |
305 |
403 |
502 |
568 |
648 |
762 |
838 |
914 |
911 |
|
L(RTJ) |
mm |
232 |
299 |
321 |
419 |
518 |
584 |
664 |
778 |
854 |
930 |
1010 |
|
H |
mm |
153 |
195 |
213 |
500 |
569 |
605 |
662 |
725 |
770 |
970 |
935 |
|
H1 |
mm |
139 |
178 |
191 |
220 |
289 |
318 |
382 |
430 |
470 |
489 |
528 |
|
L0 |
mm |
600 |
1250 |
1300 |
400 |
400 |
400 |
400 |
800 |
800 |
600 |
500 |
|
重量 |
kg |
30 |
50 |
90 |
203 |
289 |
450 |
588 |
676 |
864 |
764 |
911 |
涡轮锻钢球阀主要连接尺寸及重量 (mm&kg) PN 6.4MPa 10.0MPa
|
尺寸 |
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
L |
mm |
292 |
356 |
432 |
559 |
660 |
787 |
838 |
889 |
991 |
1092 |
1194 |
|
L(RTJ) |
mm |
295 |
359 |
435 |
562 |
663 |
790 |
841 |
892 |
994 |
1095 |
1200 |
|
H |
mm |
153 |
195 |
213 |
500 |
569 |
645 |
702 |
750 |
815 |
970 |
1065 |
|
H1 |
mm |
119 |
145 |
180 |
220 |
289 |
318 |
382 |
430 |
470 |
489 |
561 |
|
L0 |
mm |
600 |
1250 |
1300 |
400 |
400 |
457 |
457 |
800 |
800 |
600 |
600 |
|
重量 |
kg |
32 |
64 |
122 |
267 |
521 |
773 |
1118 |
1700 |
1970 |
1218 |
1646 |
执行标准
设计与制造标准: GB/T 12237
结构长度: GB/T 12221
法兰连接: GB/T 9113
对焊连接: GB/T 12224
试验与检验: GB/T 9092
