气动V型球阀

添加时间：2020-03-21

气动V型球阀介绍：

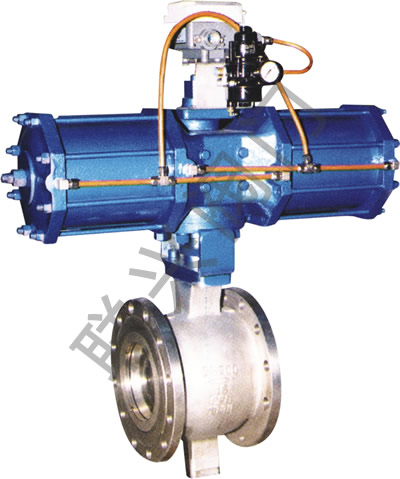

气动V型球阀，球芯呈V型状，可实现线性调节，可调范围大。当阀门关闭时。V型缺口与阀座之间产生契形剪刀作用，并既具有自洁功能又可防止球芯卡死，特别适用于管线结垢冻结场合。适宜于控制纸浆、污水，含有纤维和颗粒固体悬浊介质及粉粒状介质。配用的ZGH系列气缸活塞式执行机构，结构简单，输出力矩大。本系列球阀按密封性能分为软密封和硬密封；按调节方式分为调节型和切断型，切断型按作用形式分为单作用式和双作用式，调节型为双作用式。单作用式的独特优点是一旦动力源发生故障，气动V型球阀是一种直角回转结构的高级控制阀，它与阀门定位器配套使用，可实现比例调节；与二位五通电磁及控制箱配套使用，可实现开关控制。适用于气体、液体、固态颗粒介质的控制。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的控制。气动V型球阀将按控制系统的要求自动处于关闭或开启位置。产品广泛应用于电力、石油、化工、造纸、轻纺、食品、制药、环保等工业部门的自控系统。

产品特点

1、阀体整体式结构：对夹式和法兰式V型球阀阀体都是整体侧装式结构，结构刚性强，不容易引起变形和外泄。

2、上下自润滑轴承：阀体内装有上下自润滑轴承，与阀杆接触面积大，承载能力高，磨擦系数小，使阀门的扭矩减少。

3、阀座可根据介质和工况的需要，选金属硬密封或PTFE软密封：金属硬密封阀座密封表面堆焊硬质合金，球面镀硬铬或喷焊、离子氮化等硬化处理，使密封面使用寿命增强，耐温提高；软密封PTFE阀座或增强PTFE阀座密封性好耐腐蚀，适应范围广。

4、经济实用性：阀体重量轻，阀杆扭矩小，配用气动或电动执行器相应规格小，与其它类型的调节阀相比，性价比高。

5，介质适应范围广：由于V型开口与阀座之间的剪切作用力，及阀内腔流道的光滑圆整，使介质不易积存于内腔，所以它除适合液体介质外，更适合于带纤维及固体颗料介质的系统控制。

6、小流量精确控制：通过对小口径阀芯特殊V型开口的加工，可实现小Cv值精确控制。

设计标准

7、超强的剪切能力：V型阀采用金属硬密封结构，V型阀芯及金属阀座在回转过程中，V型缺口与阀座产生一个强大的剪切能切断纤维等杂质，并具有自洁功能，避免阀门卡死现象发生。

8、气动V型球阀结构紧凑，小巧轻盈，安装方便，维护简便。

9、气动执行机构采用活塞式气缸及曲臂转换结构，输出力矩大，体积精小。执行机构采用全密封防水设计防护等级高。气缸体采用进口镜面气缸，无油润滑、摩擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑，确保传动轴不磨损。

气动Ｖ型球阀安装尺寸表

公称通径	尺寸(mm)
	对夹式			法兰式
	D	L	L1	D	D1	D2	L	Z-D
25	64	50	25	115	85	65	102	4-14
40	82	60	25	135	110	85	114	4-18
50	100	75	32	145	125	100	124	4-18
65	120	85	38	160	145	120	145	4-18
80	131	100	45	180	160	135	165	8-18
100	158	115	50	195	180	155	194	8-18
125	180	135	55	215	210	185	213	8-18
150	216	160	65	245	240	210	229	8-23
200	268	200	80	280	295	265	243	12-23
