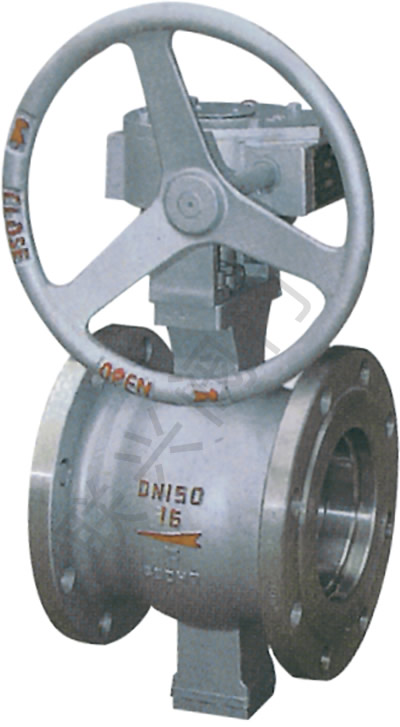

V型球阀
V型球阀
V型球阀介绍
V型球阀是球阀的一种，它的关闭件是半球体上开有V字型开口，V型开口具有锋利的刃口，在球体回转过程中，关闭件之间有擦拭作用，对介质具有强有力的切断力，球体的V型开口与阀座流道形成一个扇形区域，在回转过程中可改变流道截面积，形成对介质的精确调节，它是一种角回转的调节阀，其密封性能与普通球阀相同，使它同时具备调节和开关两种功能，与气动或电动执行器配套，广泛使用于工业过程自控系统中。
V型球阀，球芯呈V型状，可实现线性调节，可调范围大。当阀门关闭时。V型缺口与阀座之间产生契形剪刀作用，并既具有自洁功能又可防止球芯卡死，特别适用于管线结垢冻结场合。适宜于控制纸浆、污水，含有纤维和颗粒固体悬浊介质及粉粒状介质。
产品结构特点：
1、气动V型球阀由V型阀体与气动执行机构及其它附件组成。是一种直角回转结构的高级控制阀。
2、具有出色的调节特性：V型阀具有一个近似等百分比的固有流量特性及高达300：1的可调比。因此V型阀可以在广幅的变化范围内提供精确的控制。
3、最大流动容积：由于它的流线型外形以及满直角回转控制缘故，使容积的最大值特别高，通能力特别大，流通阻力小，因此可以使用较小的更加经济实用的阀门尺寸。
4、V型阀采用双轴承结构，机械稳定性高，启动扭矩小，保证了阀门具有极好的灵敏度和感应速度。
5、最大可靠（安全）性：阀体为一个整体结构，坚固耐用，操作不受管道压力影响，并可避免阀体渗漏。
6、金属阀座的优越密封性：V型阀采用可动金属阀座，具有自助补偿功能，并具有优越密封性能及超长的使用寿命。在流向上，泄漏量≤10-6×额定流量系数。
7、超强的剪切能力：V型阀采用金属硬密封结构，V型阀芯及金属阀座在回转过程中，V型缺口与阀座产生一个强大的剪切能切断纤维等杂质，并具有自洁功能，避免阀门卡死现象发生。
设计制造标准：
结构长度标准：GB/T12221-2005
连接法兰标准：GB/T9113
压力温度等级：GB/T12224-2005
试验检验标准：GB/T13927-2008
Ｖ型球阀安装尺寸表
|
公称通径 |
尺 寸(mm) |
|||||||
|
对夹式 |
法兰式 |
|||||||
|
D |
L |
L1 |
D |
D1 |
D2 |
L |
Z-D |
|
|
25 |
64 |
50 |
25 |
115 |
85 |
65 |
102 |
4-14 |
|
40 |
82 |
60 |
25 |
135 |
110 |
85 |
114 |
4-18 |
|
50 |
100 |
75 |
32 |
145 |
125 |
100 |
124 |
4-18 |
|
65 |
120 |
85 |
38 |
160 |
145 |
120 |
145 |
4-18 |
|
80 |
131 |
100 |
45 |
180 |
160 |
135 |
165 |
8-18 |
|
100 |
158 |
115 |
50 |
195 |
180 |
155 |
194 |
8-18 |
|
125 |
180 |
135 |
55 |
215 |
210 |
185 |
213 |
8-18 |
|
150 |
216 |
160 |
65 |
245 |
240 |
210 |
229 |
8-23 |
|
200 |
268 |
200 |
80 |
280 |
295 |
265 |
243 |
12-23 |
